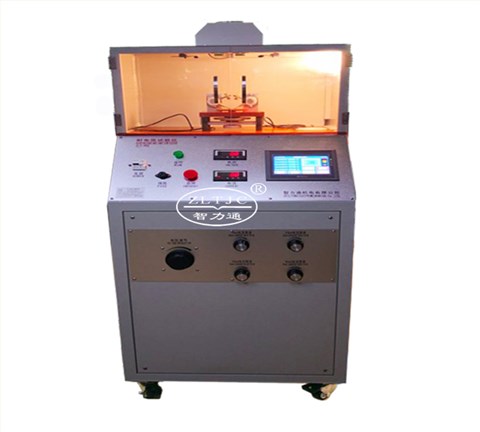

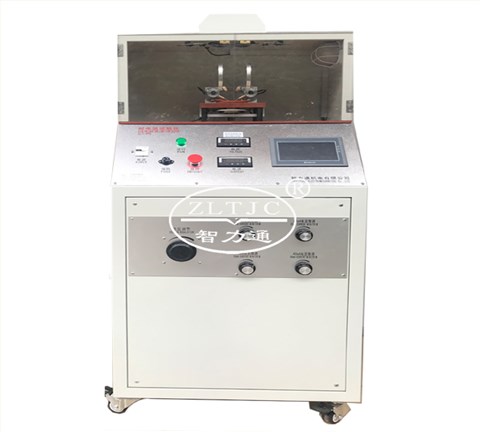

耐电弧试验仪ZLT－HVL

一、概述

在电工电子设备内部绝缘材料当其被暴露于高电压、小电流电弧放电时，它们之间耐受发生在紧靠表面损坏情况的初步差异，电弧放电引起局部热的和化学的分解与腐蚀并最终在绝缘材料上形成导电通道，当被试材料内形成导电通道时，可认定材料已经失效。

耐电弧试验仪是GB1411、IEC61621、ASTMC495、UL746A等标准规定的模拟安全试验项目必备的专用仪器。

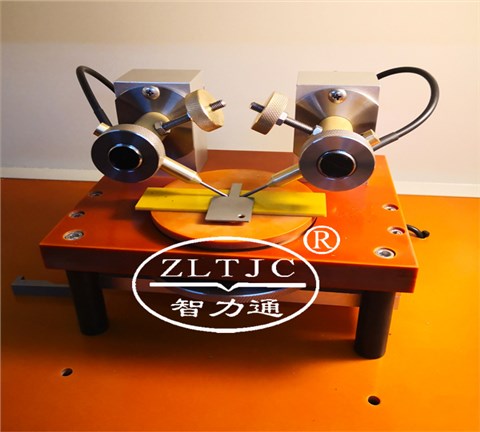

耐电弧试验仪是根据下图标准要求的电气原理图及电极所构成，被施加0.5N±0.05N的力静置于试样上，两电极水平倾斜35⁰±1⁰（轴间夹角为110⁰±2⁰），椭圆尖端表面的短轴成水平，两尖端间隔6.35mm±0.1mm，电极材质为钨棒，直径2.4mm±0.05mm,通过电压12.5KV，施加于陶瓷块上，在关闭通风防护罩情况下，施加电压并通过可变电阻器R₁₀，R₂₀，R₃₀及R₄₀调节电流，从而观察试样是否形成导电通道。

二、技术参数
