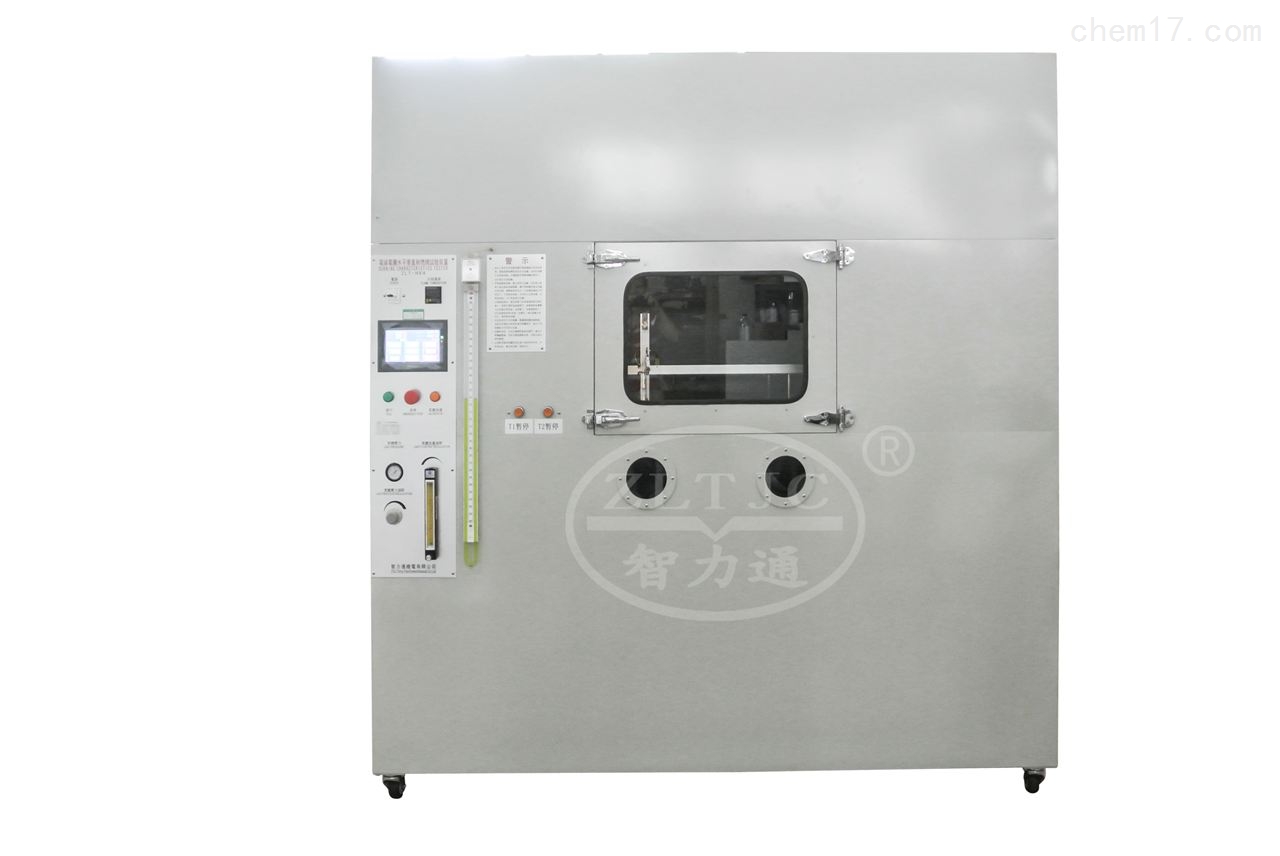

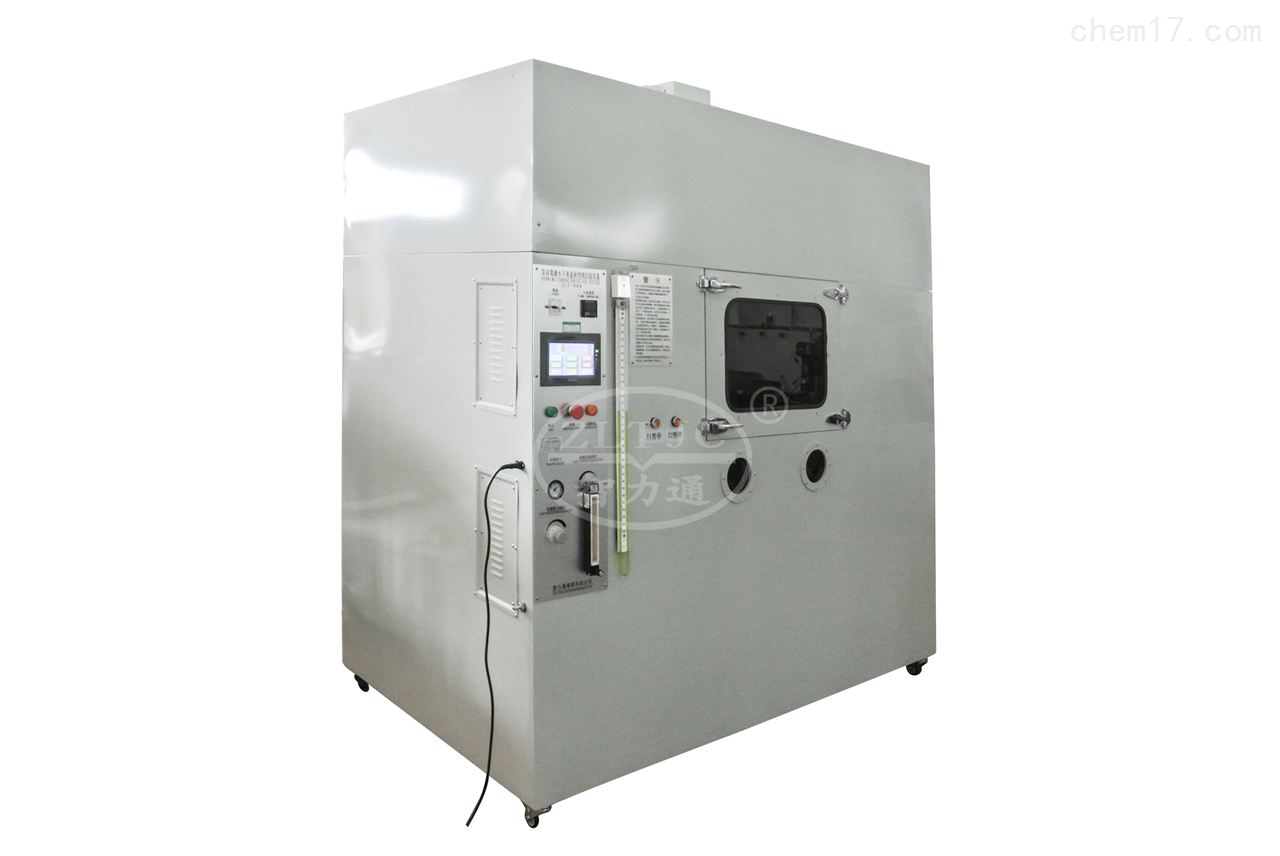

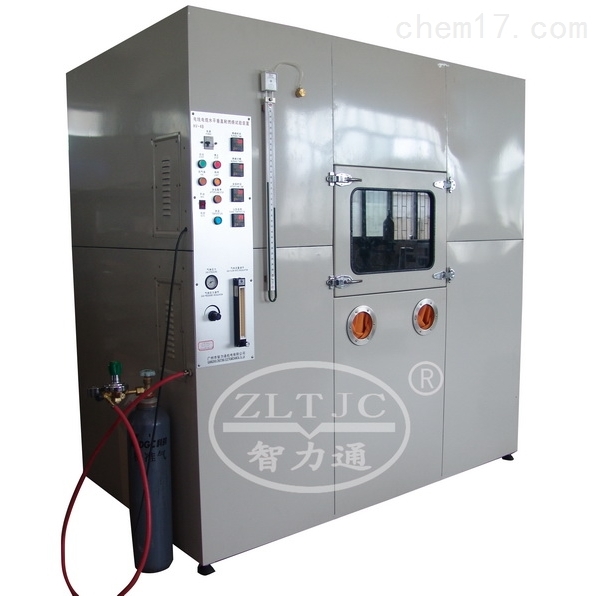

电线电缆水平垂直耐燃烧试验装置根据UL1581标准的相关条款要求而设计制造的, 用于对成品电线电缆或软线进行1060垂直燃烧和FT1试验、1061电缆燃烧试验、1080VW-1（垂直试样）燃烧试验、1090电器用线水平试样燃烧试验和1100 水平试样/FT2燃烧试验,以评定电线电缆或软线着火时向附近的可燃性物质传播火焰的能力。

燃烧角度

0°、20°

火焰标准

ANSI/ASTM D 5207 & UL 1581

喷灯标准

ANSI/ASTM D 5025

温度检测

MAX  1050°C

气体流量

ml/min   ±0.1%

热 电 偶

NiCrφ0.5铠装 ±0.1%

火焰检验

225W/50mm(16.5mm)/84±2S  405 ±10mL/min& 45±5 mm water

500W/125mm(40mm)/54±2S  A：965 ±30mL/min&125±25 mm water

B：385 ±15mL/min&552±100 mm water

C：300 ±10mL/ min&600±125 mm water

温 控 器

16A/D  ±0.05%

铜块重量

10 ± 0 .05 g (钻孔前)

气体类别

纯度>98%的甲烷（用户自备）

外形尺寸

燃烧箱外形尺寸：2*2*1.185(M)，内部容积大于4立方
