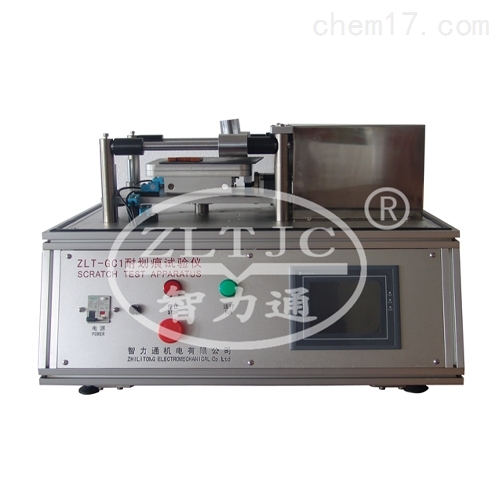

涂层耐划痕试验仪根据 IEC60335：21.2、IEC60950：2.10.6.6 相关条款的要求设计制造，对家用电器的固体绝缘的易触及部件 或印制板绝缘涂层进行耐划痕试验的仪器设备。

　　一、产品介绍：


　　涂层耐划痕试验仪根据 IEC60335：21.2、IEC60950：2.10.6.6相关条款的要求设计制造，对家用电器的固体绝缘的易触及部件或印制板绝缘涂层进行耐划痕试验的仪器设备。


　　涂层耐划痕试验仪采用 PLC+触摸屏的控制系统，性能稳定；旋转工作台面，轻松实现纵横两个方向的划痕试验。   本机采用 PLC+触摸屏的控制系统，性能稳定；旋转工作台 面，轻松实现纵横两个方向的划痕试验。


　　二、产品技术指标：


　　涂层耐划痕试验使用淬硬的钢针来进行划痕,钢针的端部呈锥形,顶角为 40°，其倒圆抛光，倒圆半径为 0.25mm±0.02mm。 划痕时通过五对导电部分，包括其中间间隔，中间间隔应是试验时承受电位梯度大的部位。


　　进行划痕试验时，在垂直于导体边缘的平面内，以 20mm/s±5mm/s 的速度进行划痕。针头保持在与水平面 80°～85°，并沿其轴线方向能施加 10N±0.5N 的作用力，各道划痕间隔至少为 5mm，而且与样品缘也至少应相距 5mm。


三、相关参数：


　　划痕针头：0.25±0.02mm,


　　钢针顶角：40°


　　划痕速度：20±5mm/s


　　划痕压力：10N±0.5N


　　划痕间距：可调


　　划痕角度：80-85°


　　控制系统：PLC + 触摸屏


　　工作台面：200*200(可放置试样大小 150*150mm)


　　工作台面：可 360°旋转
