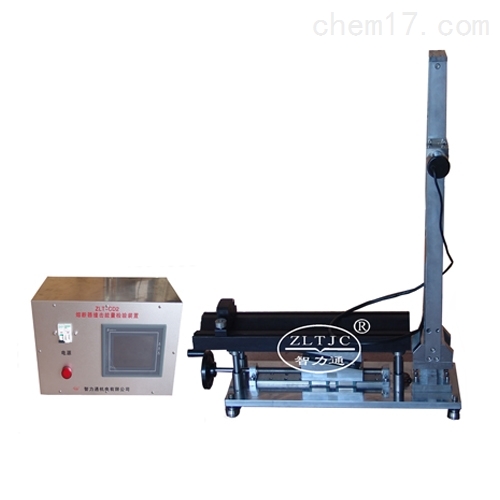

熔断器撞击能量检验装置是根据GB3808、GB15166－2：4.14条款及图10的标准要求设计制造，适用于轻型、中型、重型的撞击器的机械特性测试，能量在0.3±0.25J~2±1J的检定。$r$n 本装置的校准原理是根据能量转换的原理将撞击元件的质量和跌落高度产生的势能转变为撞击的动能，通过摆杆吸收该能量来作为等效指示，显示以触摸屏数字形式输出。

    熔断器撞击能量检验装置是根据GB3808、GB15166－2：4.14条款及图10的标准要求设计制造，适用于轻型、中型、重型的撞击器的机械特性测试，能量在0.3±0.25J~2±1J的检定。
    熔断器撞击能量检验装置的校准原理是根据能量转换的原理将撞击元件的质量和跌落高度产生的势能转变为撞击的动能，通过摆杆吸收该能量来作为等效指示，显示以触摸屏数字形式输出。

  试验原理：撞击器是用上图中的A和B两点间能释放到机械开关装置或信号装置上的能量和小耐受力来分类，耐受力是在加有静态外力时防止撞击器在动作后返回到小于小实际行程OB的特性。

技术参数:

· 冲击能量：大：3±1J.

· 摆杆直径: 20mm.

· 摆杆长度: 635mm ± 2,5mm.

· 摆杆高度H: 120mm ± 2mm.

· 摆杆材质: 钢.

· 摆杆 D: 20mm ± 0,5mm.

· 摆杆 W: 4mm ± 0,01mm.

· 参考标准: IEC 60068-2-75 fig. B1.，不含熔断器触发机构。

正常操作：可单用分度盘，也可以用数字式显示器指示

 注意事项：

• 熔断器在触发前，摆杆不能有任何摆动。
• 熔断器在触发后，即停止摇动释放轮。
